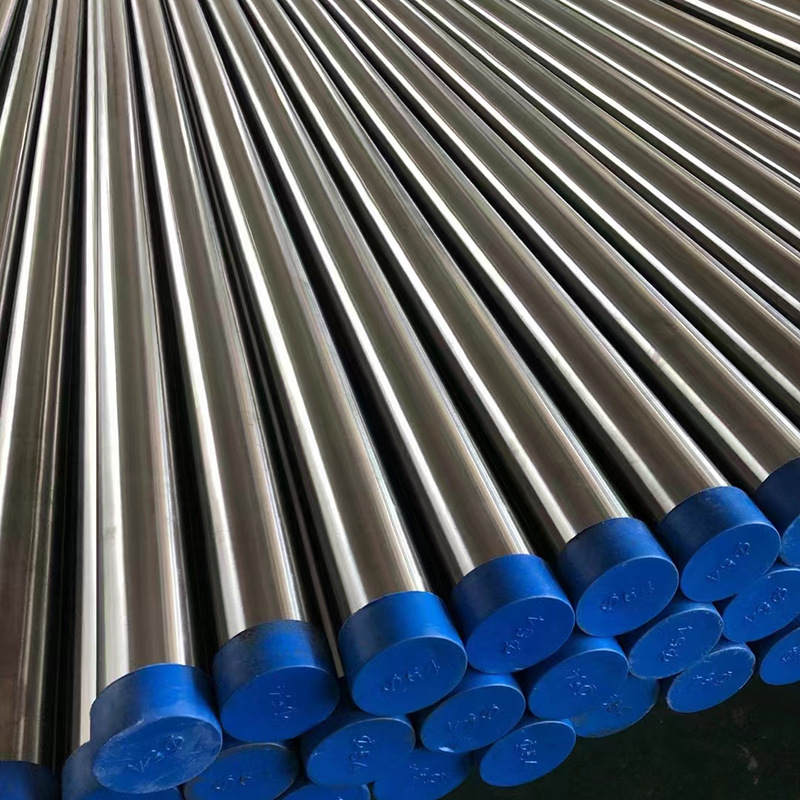

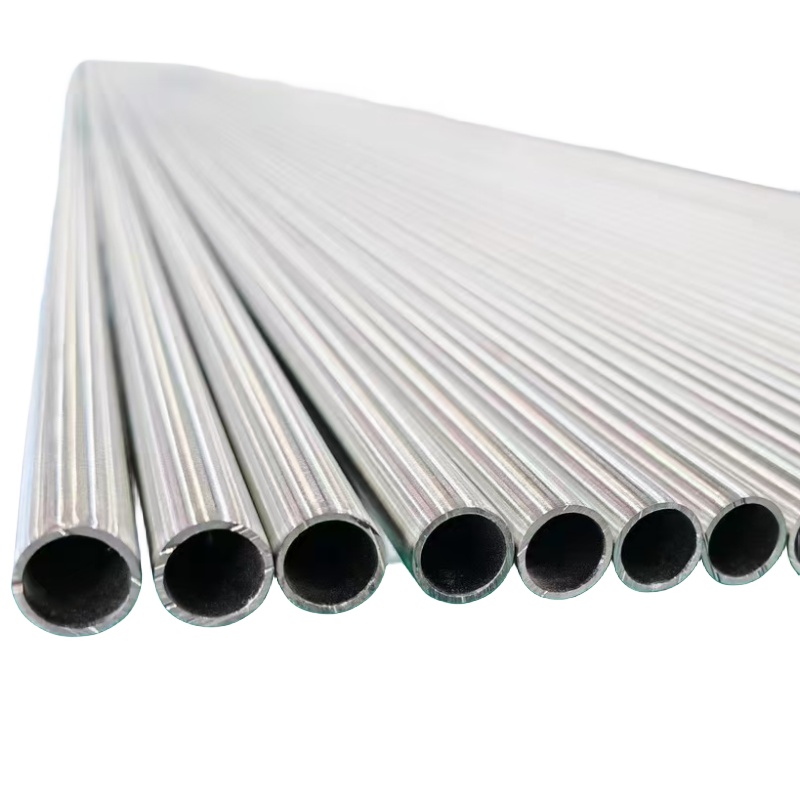

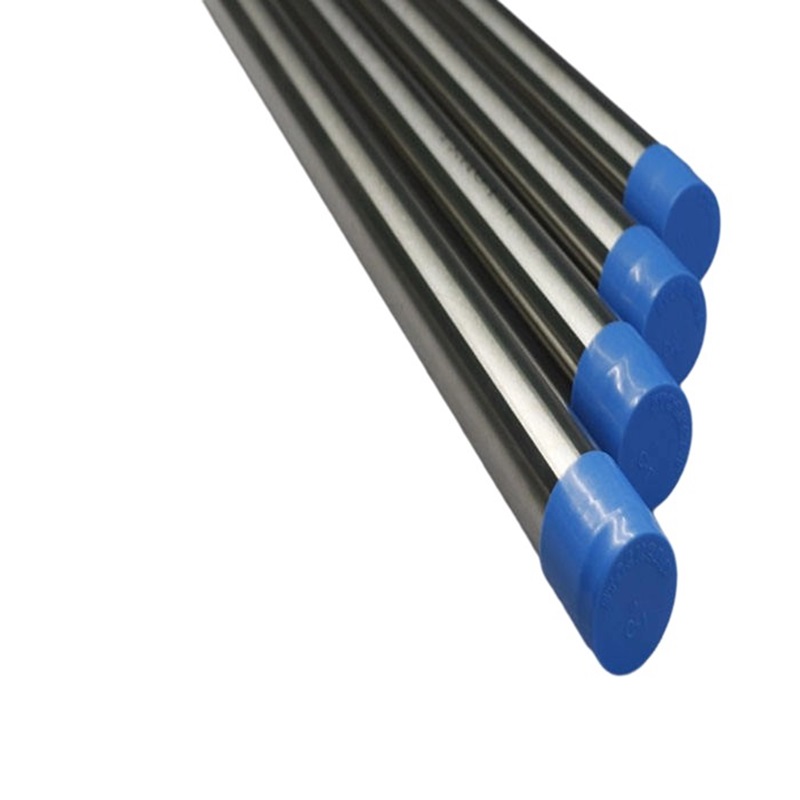

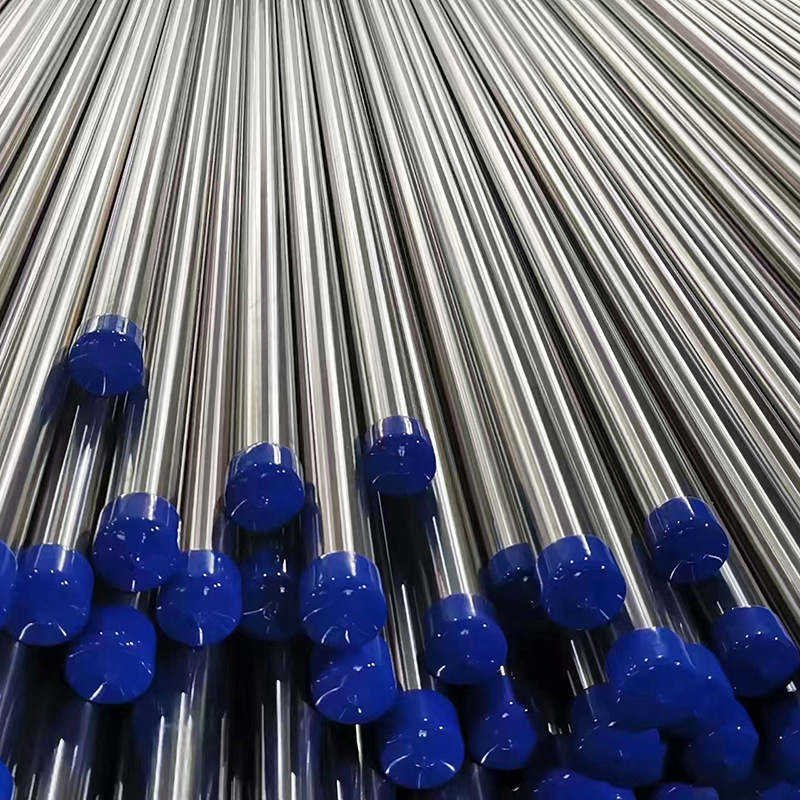

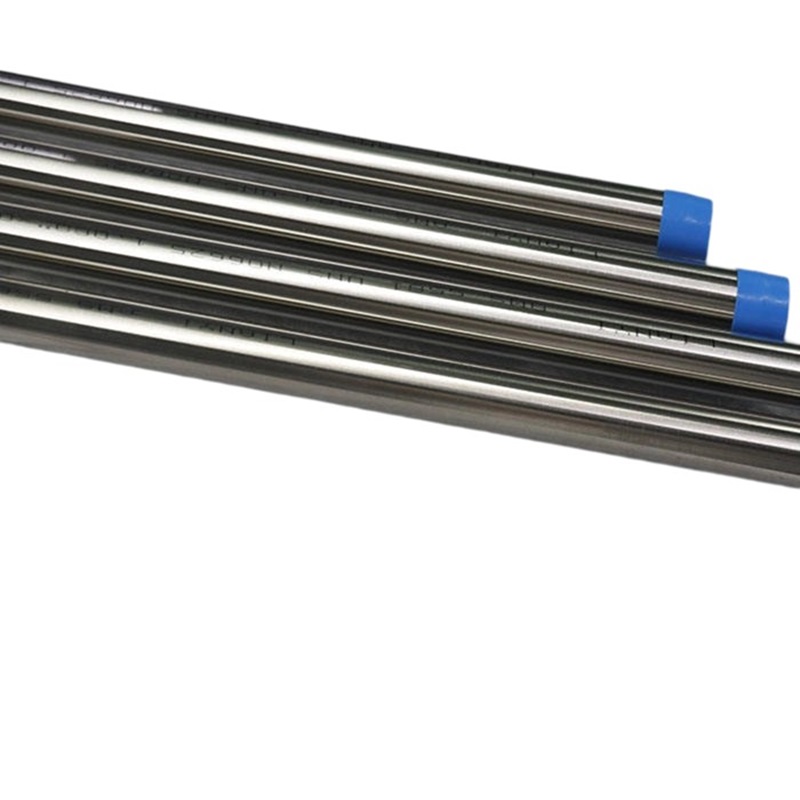

Studený proces nerezová ocel Bezproblémová trubka pro měření a řízení řídicího toku

Instrumentační trubice označuje trubice nebo zkumavky používané k připojení přístrojů k hlavnímu potrubí, s jinými nástroji a přístroji nebo k měření zařízení.

Trubice přístroje z nerezové oceli je měřicí a řídicí zařízení založené na principu měření a je široce používána v průmyslových a občanských oborech. Jeho pracovní princip je měřit a kontrolovat tok přes tlakový rozdíl generovaný, když tekutina prochází potrubím. Nastavte měřicí jednotku v potrubí, změřte tlakový rozdíl tekutiny v jednotce a poté pomocí vzorce výpočtu toku pomocí průtoku.

Vzhledem k tomu, že by měly mít přístrojové trubice z nerezové oceli spolehlivou odolnost proti korozi a odolnost proti teplu, jsou jako tlakový hadicový materiál všeobecně vybírány austenitické nerezové oceli.

1. Běžně používané materiály:

AISI & EN/DIN/ISO

ASTM /AISI: 316 /316L, 304 /304L, 321 /321H, 316ti, 347 /347H;

EN/DIN: 1,4301/1,4307, 1,4401/1,4404, 1,4541/1,4878, 1,4571.

Duplexní nerezová ocel

ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.

EN/DIN: 1,4462, 1,4410, 1,4539.

Populární stupeň z nerezové oceli pro trubku přístroje je 304 / 304L a 316 / 316L.

2. povrchová úprava:

Vakuové jasné žíhání nebo ochranné jasné žíhání. Povrchová úprava: Mechanická leštěná 320-grit nebo 400-grit.

3. Dimenzionální tolerance:

O.D: ± 0,0,5 mm; W.T: ± 10%; nebo na vyžádání kupujícího.

Scénáře klasifikace a aplikací přístrojových potrubí

1. plynovody

Plynové potrubí jsou potrubí používané k přenosu plynového média a obecně se používají v průtokových měřicích plynu, vysílacích tlaku a dalších přístrojových zařízeních. Plynové potrubí se vyznačují malými průměry a rychlými průtoky, které vyžadují přesné měření průtoku a tlaku plynu v potrubí. Plynové potrubí se široce používají v průmyslových oblastech, jako je petrochemická, chemická a kyslíková produkce.

2. Kapalný potrubí

Kapalné potrubí jsou potrubí používané k přenosu tekutého média a jsou také jedním z běžně používaných typů přístrojových trubek. Kapalné potrubí se vyznačují velkými průměry a pomalými průtoky. Pro zajištění stabilního a spolehlivého provozu systému je nutná stabilní tok a tlak kapaliny v potrubí. Kapalné potrubí se široce používají v polích, jako je tvorba vodní energie a čištění odpadních vod.

3. parní potrubí

Parní potrubí se používají k transportu parních médií a jejich hlavním účelem je přepravovat teplo v průmyslových polích, jako jsou elektrárny, textilní továrny atd. Parní potrubí se vyznačují vysokým designovým tlakem a teplotou. Je nutné přesně měřit tok, tlak, teplotu a další parametry páry v potrubí, aby se zajistilo normální provoz systému.

4. vakuové potrubí

Vakuové potrubí jsou potrubí používané k přenosu plynového média ve vysoce vakuových prostředích. Používají se hlavně ve špičkových oblastech, jako jsou polovodiče a fotovoltaika. Charakteristikou vakuových potrubí je, že tlak uvnitř potrubí je velmi nízký, což vyžaduje přísné požadavky na návrh a výrobu, a zároveň musí být tok a tlak plynu v potrubí přesně měřen. .
