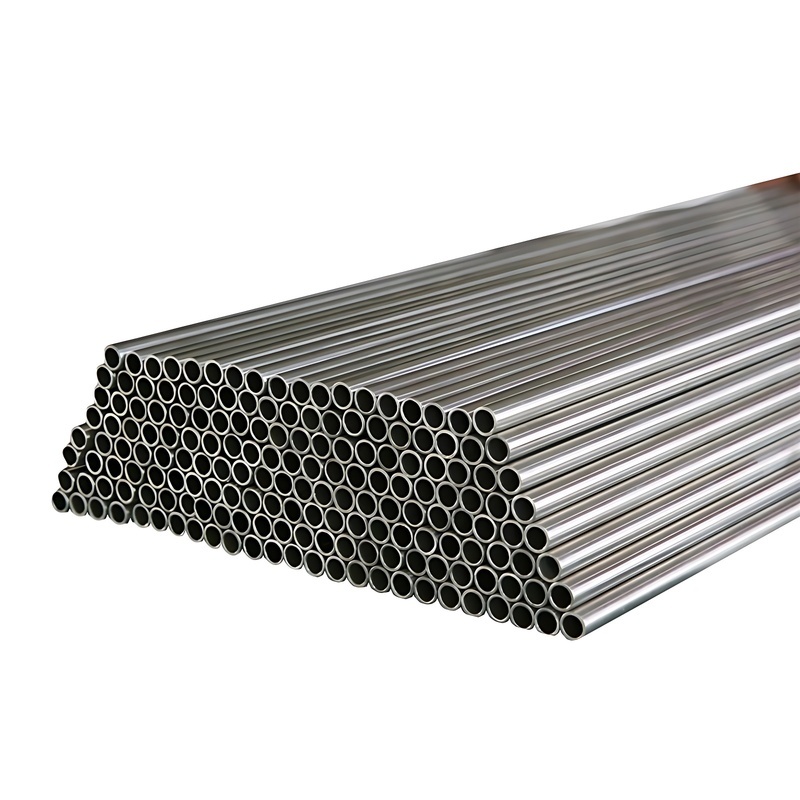

JIS G3459 Bezproblémový materiál pro tepelné vodivosti pro výměník tepla z ocelového tepla

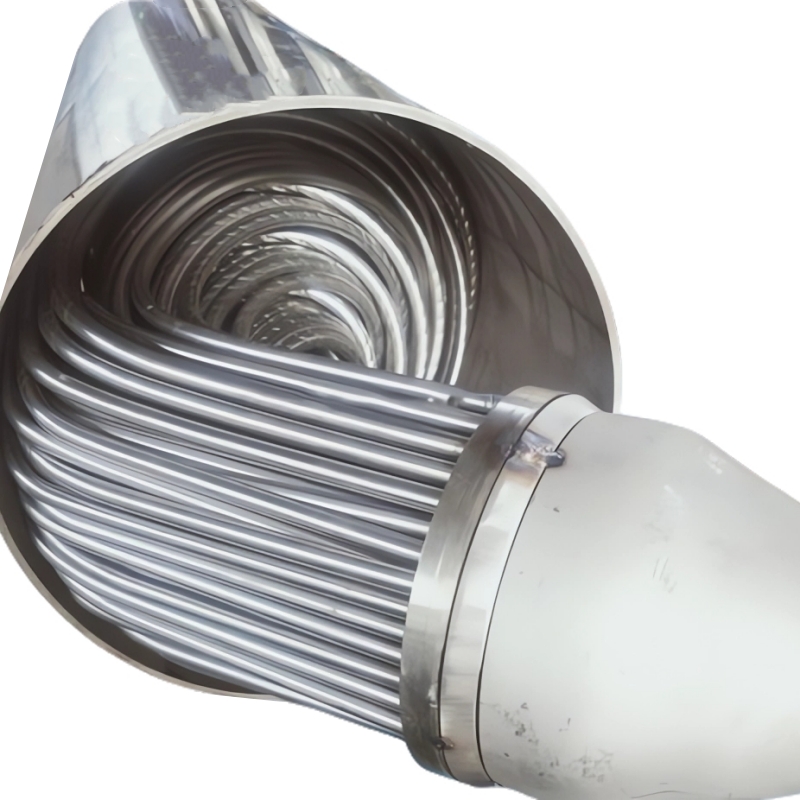

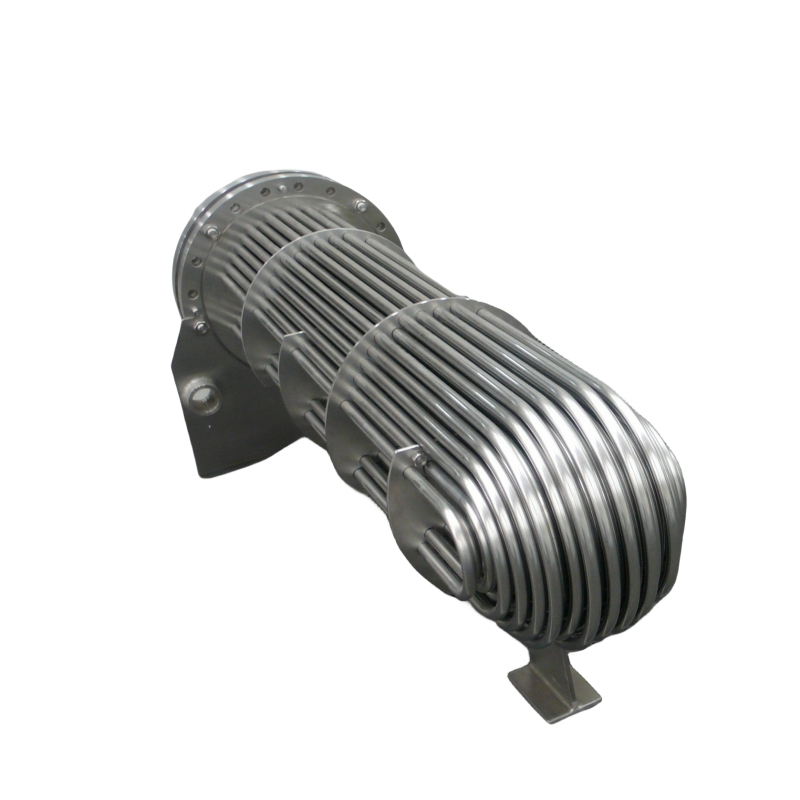

Trubky výměníku tepla se používají k chlazení, teplu nebo ohřevu tekutin, plynů a vzduchu. Trubky výměníku tepla hrají zásadní roli při usnadňování procesu přenosu tepla tím, že umožňují výměnu tepelné energie mezi tekutinou procesní a tekutinou na straně skořápky.

Aby bylo možné dobře přenášet teplo, měla by potrubí dobrou tepelnou vodivost. Protože se teplo přenáší trubicí z horké strany na studenou stranu, je přes šířku trubice teplotní rozdíl. Protože materiály potrubí mají různé tendence, které se tepelně rozšiřují při různých teplotách, dochází k tepelnému napětí během provozu. To nezahrnuje žádné napětí způsobené vysokým tlakem generovaným samotnou tekutinou. Materiál trubice by měl být také kompatibilní s boční tekutinou skořápky z dlouhodobého hlediska za provozních podmínek (teplota, tlak, pH atd.), Aby se minimalizovalo zhoršení, jako je koroze.

Nesprávný výběr materiálu trubice může vést k úniku trubice mezi skořepinou a stranou trubice, což má za následek křížovou kontaminaci tekutiny a možnou ztrátu tlaku. Vzhledem k tomu, že potrubí je samozřejmě pod tlakem po dlouhou dobu, dojde k únavě v průběhu času, což povede k úniku. Když k tomu dojde, jak opravit zkumavky pro výměnu tepla v tepelném výměníku?

Únik trubic pro výměnu tepla v tlakových nádobách se obecně vyskytuje na dvou místech, jeden je spojení zkumavek a druhým je únik samotné trubice.

(1) Únik na připojení trubice tepla z nerezové oceli

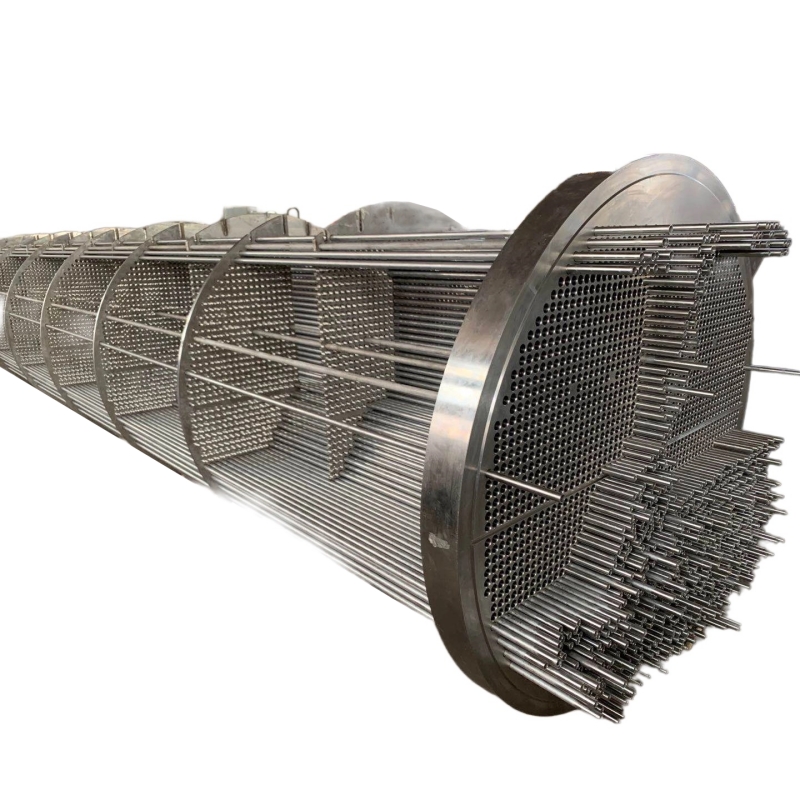

Existují tři hlavní metody pro spojování potrubí a trubkových listů: expanzní klouby, svařování, svařování a expanzní klouby. V důsledku kolísání teploty a tlaku a nerovnoměrné deformaci teplotního rozdílu způsobuje expanzní potrubí se potrubí odtahováno, uvolněno a úniku z trubice. K odstranění úniku lze použít komplementární rozšíření. Pokud je to neúčinné, lze to udělat znovu. Doplňková expanze nemůže být více než třikrát, jinak to způsobí, že materiál na otvoru pro trubku ztuhne kvůli studené práci a stane se méně těsným.

Pokud je expanze neúčinná, musí být potrubí vyměněno nebo svařováno. Je třeba poznamenat, že po svařování musí být okolní zkumavky znovu rozšířeny, protože tepelná rozšiřování a kontrakce trubice po svařování způsobí únik v rozpínacích kloubech jiných okolních zkumavek. Pokud svar mezi trubkou a trubkou uniká, lze jej opravit broušením a opravou svaru.

(2) Samotná trubka prosakuje

Kvůli korozi, otěru, erozi, sedimentační korozi a dalším důvodům, zkumavky na výměnu tepla často způsobují praskliny, perforace a úniky ve zkumavkách. Únik samotného potrubí nelze opravit za normálních okolností. Pokud počet prosakujících potrubí není velký, můžete pomocí kuželových kovových zástrček zablokovat oba konce úst potrubí. Pokud je tlak na stranu potrubí vysoký, připevněte jej pevně a poté více svařujte pro spolehlivost. Délka kovové zátky je obecně dvojnásobkem vnitřního průměru potrubí, průměr malého konce by měl být roven 85% vnitřního průměru a zúžení je 1:10.

Tvrdost materiálu zástrčky by měla být menší nebo rovná tvrdosti potrubí. Při připojení potrubí k odstranění úniků by počet připojených potrubí neměl překročit 10%. Když je poškozen jeden konec trubice pro výměnu tepla z nerezové oceli, může být také použita metoda opravy trubice. Je to proto, že míra prodloužení trubice z nerezové oceli je 40%~ 45%. Když celkové prodloužení nakreslené trubice nepřesáhne 12%, může být trubice nakreslena několikrát.
