Silná stěna svařovatelná 304 Trubka z nerezové oceli soustředěná reduktory

Silná stěna svařovatelná 304 Trubka z nerezové oceli soustředěná reduktory

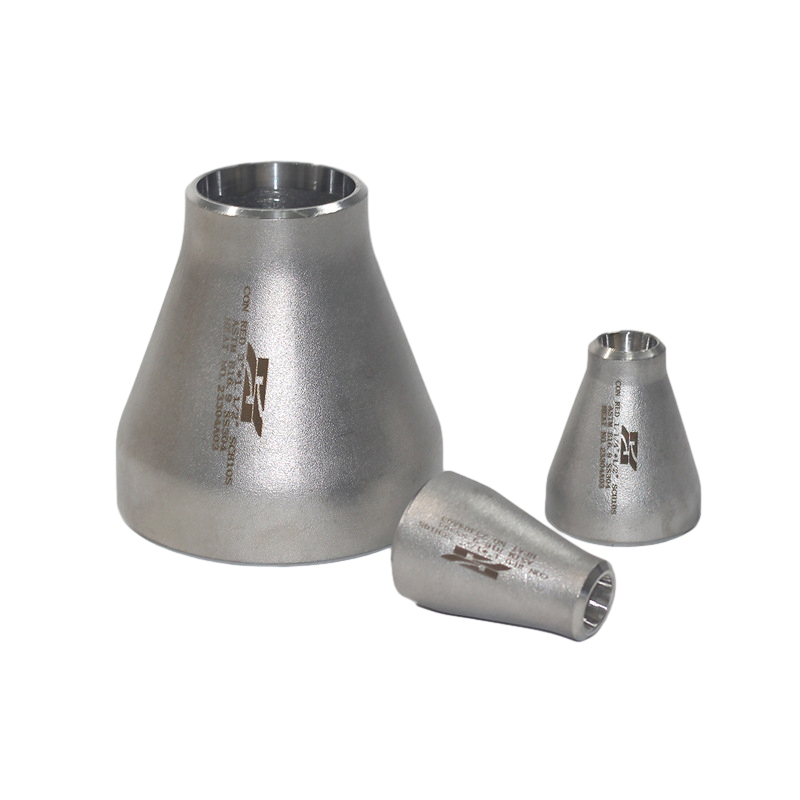

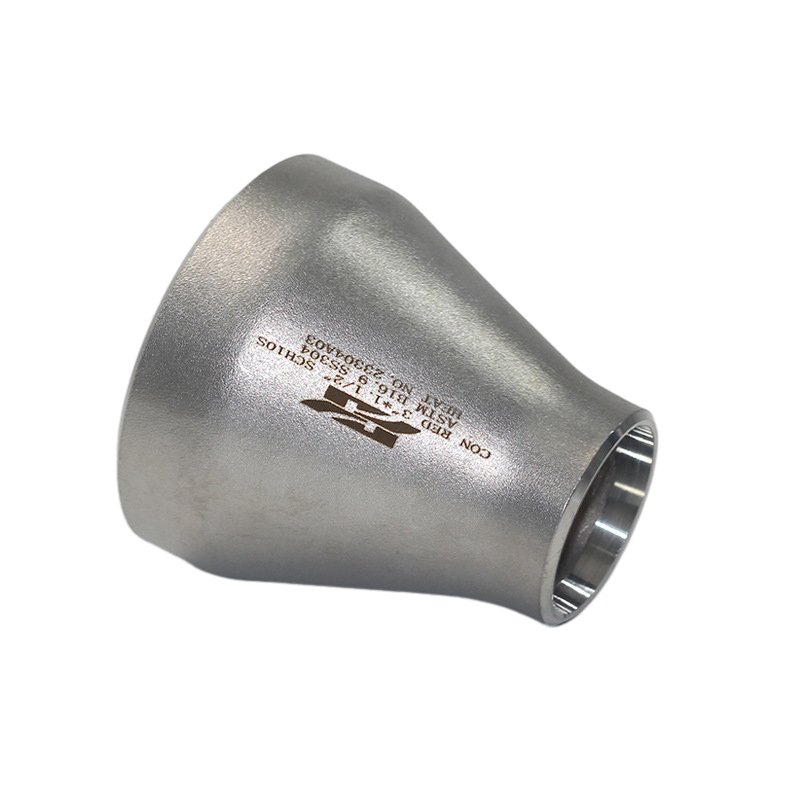

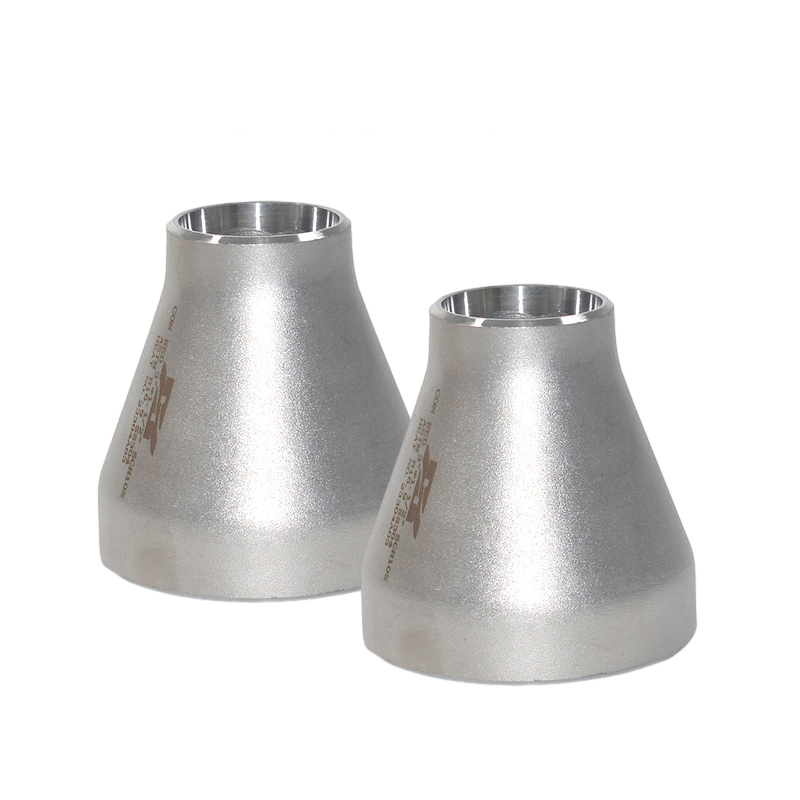

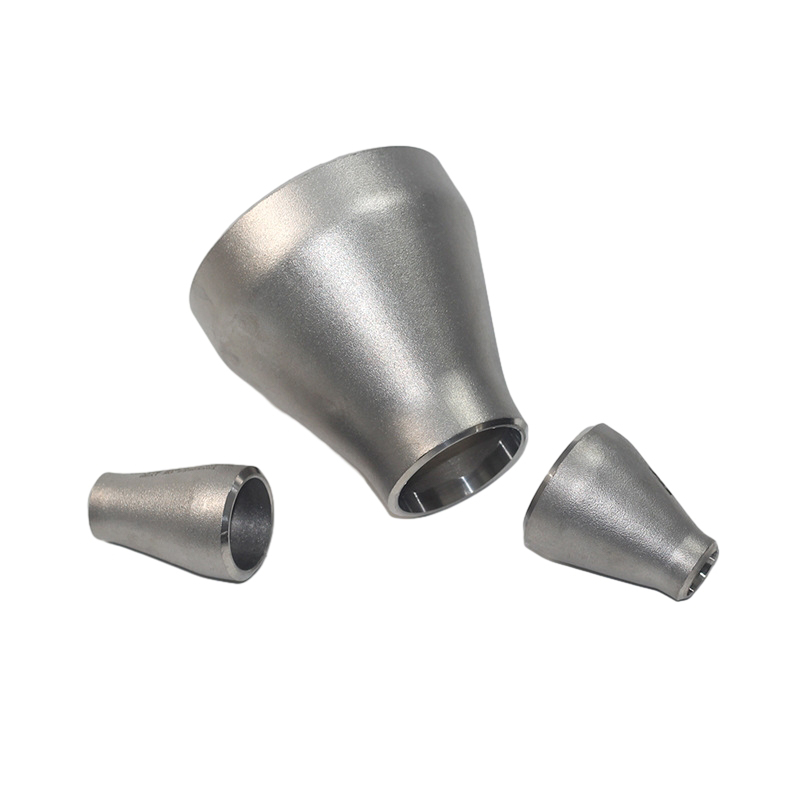

Soustředný reduktor trubice z nerezové oceli je montáž potrubí, které se skládá ze dvou trubek různých průměrů a centrální osy obou potrubí jsou přesně stejné, takže se nazývá soustředný reduktor a používá se k propojení potrubí různých velikostí.

Koncentrické redukce z nerezové oceli se skládají z potrubí s velkým vnějším průměrem a hladkým vnějším povrchem a potrubí s malým vnitřním průměrem. Porty obou potrubí jsou zcela zarovnány a fixovány dohromady svařováním, zásuvkami nebo závitovými připojeními. Tato struktura umožňuje soustředný reduktor hladce přenášet tekutinu v potrubním systému a snižovat odpor a tlak tekutiny.

Soustředné reduktory jsou také vyrobeny z nerezové oceli, jako je nerezová ocel 304 nebo nerezová ocel 316. Protože nerezová ocel má odolnost proti korozi a vysokou teplotu, je vhodná pro přenos a kontrolu různých médií. Výběr materiálu správné nerezové oceli zajišťuje trvanlivost a spolehlivost vašeho potrubního systému.

Soustředěné snižování trubkových armatur se obvykle používají ve strojírenských polích, jako je hydroizolace a zvýšená ochrana. Výhodou jsou stabilní spojení, dobré těsnění a schopnost odolat velkým průtokům. Často se také používá v oblasti inženýrství vodní energie ve stavebnictví. Například v koupelnovém drenážním systému je pro připojení drenážních potrubí různých průměrů nutné použít soustředěné kování potrubí pro připojení dokladů a odtokového potrubí.

Předchozí ：Vysoká pevnost kovaná 304 Zbavení z nerezové oceli soustředěné redukce kování
DALŠÍ:No next article

Zavedení

Soustředné reduktory
Položka	Nerezové trubice soustředěné redukce
Norma	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Materiál	304/304L, 316/316L atd
Povrch	Tryskání písku, moření, válcování písku atd
Typ	CNC dokončovací proces
velikost	3/4-18 “
Dodací lhůta	Do 5-30 dnů po obdržení předplaceného
Balení	Případy nebo palety nebo podle požadavků zákazníků
Aplikace	Ropa, chemická látka, energie, plyn, metalurgie, stavba lodí, konstrukce atd.

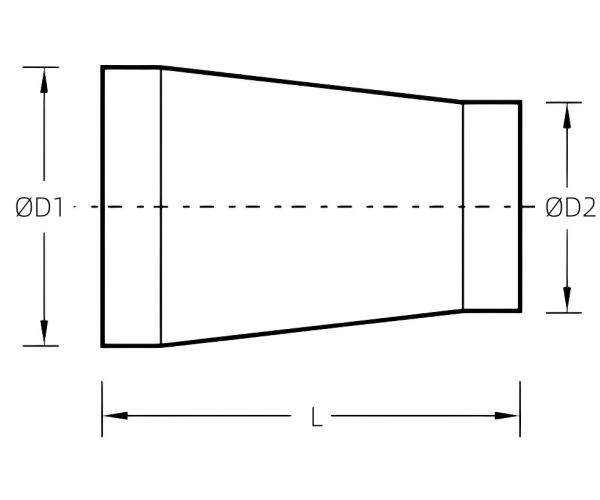

Jednotka: mm

Nominální průměr	Vnější průměr	Délka		Nominální průměr	Vnější průměr	Délka
V	D1 × D2	L		V	D1 × D2	L
3/4 × 1/2	26,7 × 21.3	38.1		18 × 10	457,2 × 273.1	381.0
3/4 × 3/8	26,7 × 17.1	38.1		20 × 18	508,0 × 457,2	508.0
1 × 3/4	33,4 × 26,7	50.8		20 × 16	508,0 × 406,4
1 × 1/2	33,4 × 21,3	50.8		20 × 14	508,0 × 355,6
1 1/4 × 1	42,2 × 33,4	50.8		20 × 12	508,0 × 323.9
1 1/4 × 3/4	42,2 × 26,7			22 × 20	558,8 × 508,0	508.0
1 1/4 × 1/2	42,2 × 21.3			22 × 18	558,8 × 457,2
1 1/2 × 1 1/4	48,3 × 42,2	63.5		22 × 16	558,8 × 406,4
1 1/2 × 1	48,3 × 33,4			22 × 14	558,8 × 355,6
1 1/2 × 3/4	48,3 × 26,7			24 × 22	609,6 × 558,8	508.0
1 1/2 × 1/2	48,3 × 21.3			24 × 20	609,6 × 508,0
2 × 1 1/2	60.3 × 48,3	76.2		24 × 18	609,6 × 457,2
2 × 1 1/4	60.3 × 42.2			24 × 16	609,6 × 406,4
2 × 1	60.3 × 33,4			26 × 24	660,4 × 609,6	609.6
2 × 3/4	60.3 × 26,7			26 × 22	660.4 × 508,0
2 1/2 × 2	73,0 × 60,3	88.9		26 × 20	660,4 × 457.2
2 1/2 × 1 1/2	73,0 × 48,3			26 × 18	660,4 × 406,4
2 1/2 × 1 1/4	73,0 × 42,2			28 × 24	711.2 × 660,4	609.6
2 1/2 × 1	73,0 × 33,4			28 × 22	711.2 × 609,6
3 × 2 1/2	88,9 × 73,0	88.9		28 × 20	711.2 × 508,8
3 × 2	88,9 × 60,3			28 × 18	711.2 × 457.2
3 × 1 1/2	88,9 × 48,3			30 × 28	762.0 × 711,2	609.6
3 × 1 1/2	88,9 × 48,3			30 × 26	762,0 × 660,4
3 × 1 1/4	88,9 × 42,2			30 × 24	762.0 × 609,6
3 1/3 × 3	101,6 × 88,9	101.6		30 × 20	762.0 × 508,0
3 1/2 × 2 1/2	101,6 × 73,0			32 × 30	812,8 × 762.0	609.6
3 1/2 × 2	101,6 × 60,3			32 × 28	812,8 × 711,2
3 1/2 × 1 1/2	101,6 × 48,3			32 × 26	812,8 × 660,4
3 1/2 × 1 1/4	101,6 × 42.2			32 × 24	812,8 × 609,6
4 × 3 1/2	114,3 × 101.6	101.6		34 × 32	863,6 × 812,8	609.6
4 × 3	114,3 × 88,9			34 × 30	863,6 × 762.0
4 × 2 1/2	114,3 × 73,0			34 × 26	863,6 × 660,4
4 × 2	114,3 × 60,3			34 × 24	863,6 × 609,6
4 × 1 1/2	114,3 × 48,3			36 × 34	914,4 × 863,6	609.6
5 × 4	141.3 × 114.3	127.0		36 × 32	914,4 × 812,8
5 × 3 1/2	141.3 × 101.6			36 × 30	914,4 × 762.0
5 × 3	141.3 × 88,9			36 × 26	914,4 × 660,4
5 × 2 1/2	141.3 × 73,0			36 × 24	914,4 × 609,6
5 × 2	141.3 × 60,3			38 × 36	965.2 × 914,4	609.6
6 × 5	168.3 × 141.3	139.7		38 × 34	965,2 × 863,6
6 × 4	168.3 × 114.3			38 × 32	965.2 × 812,8
6 × 3 1/2	168.3 × 101.6			38 × 30	965,2 × 762.0
6 × 3	168,3 × 88,9			38 × 28	965.2 × 711,2
6 × 2 1/2	168.3 × 73,0			38 × 26	965.2 × 660,4
8 × 6	219.1 × 168,3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016.0 × 914,4
8 × 4	219.1 × 114.3			40 × 34	1016,0 × 863,8
8 × 3 1/2	219.1 × 101,6			40 × 32	1016,0 × 812.8
10 × 8	273,1 × 219.1	177.8		40 × 30	1016,0 × 762.0
10 × 6	273,1 × 168,3			42 × 40	1066,8 × 1016.0	609.6
10 × 5	273,1 × 141.3			42 × 38	1066,8 × 965,2
10 × 4	273,1 × 114.3			42 × 36	1066,8 × 914,4
12 × 10	323,9 × 273.1	203.2		42 × 34	1066,8 × 863,6
12 × 8	323,9 × 219.1			42 × 32	1066,8 × 812,8
12 × 6	323,9 × 168,3			42 × 30	1066,8 × 762.0
12 × 5	323,9 × 141,3			44 × 42	1117,6 × 1066.8	609.6
14 × 12	355,6 × 323,9	330.2		44 × 40	1117,6 × 1016.0
14 × 10	355,6 × 273.1			44 × 38	1117,6 × 965.2
14 × 8	355,6 × 219,1			44 × 36	1117,6 × 914,4
14 × 6	355,6 × 168,3			46 × 44	1168,4 × 1117.6	711.2
16 × 14	406,4 × 355,6	355.6		46 × 42	1168,4 × 1064,8
16 × 12	406,4 × 323.9			46 × 40	1168,4 × 1016.0
16 × 10	406,4 × 273.1		46 × 36	1168,4 × 965.2
16 × 8	406,4 × 219.1		48 × 46	1219,2 × 1168,4	711.2
18 × 16	457,2 × 406,4	381.0	48 × 44	1219,2 × 1117.6
18 × 14	457,2 × 355,6		48 × 42	1219,2 × 1066,8
18 × 12	457,2 × 323.9		48 × 40	1219.2 × 1016.0
