Zúžená závity z nerezové trubky poskytují stabilní a konzistentní těsnění

Zúžená závity z nerezové trubky poskytují stabilní a konzistentní těsnění

Potrubí zástrčky jsou válcové kovové armatury s hřídelí z kuželu na jednom konci a na druhém úsek hnací sekci. Je to jednoduchá a levná metoda pro připojení potrubí. Zúžená vlákna mají mírný profil kužele, což způsobuje, že se mužská a ženská nití komprimovaly proti sobě, aby vytvořily těsné těsnění. Při použití je mužská závitová hřídel zašroubována do ženské nití potrubí nebo pouzdra.

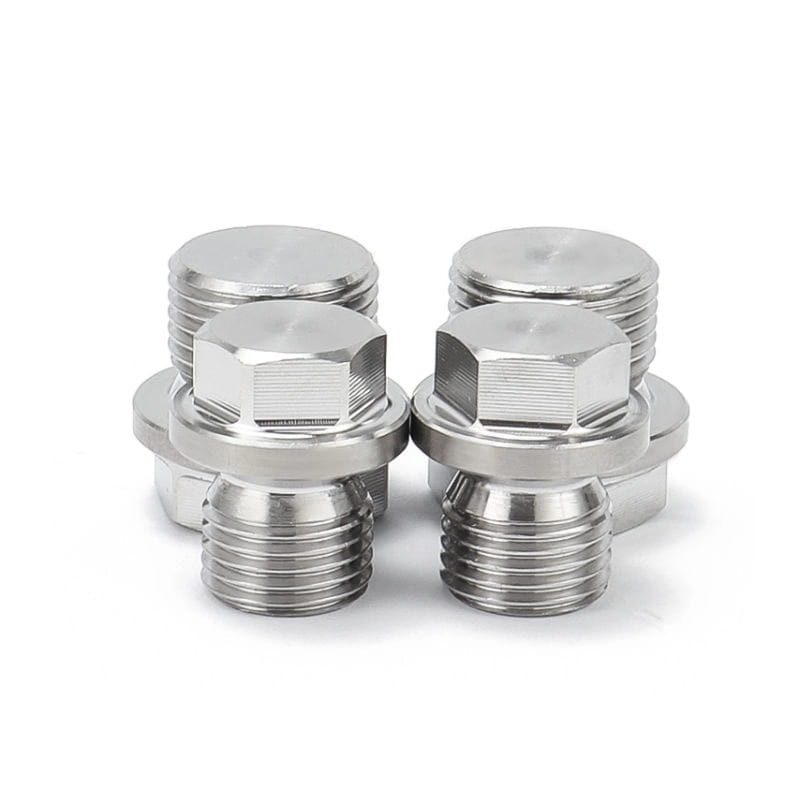

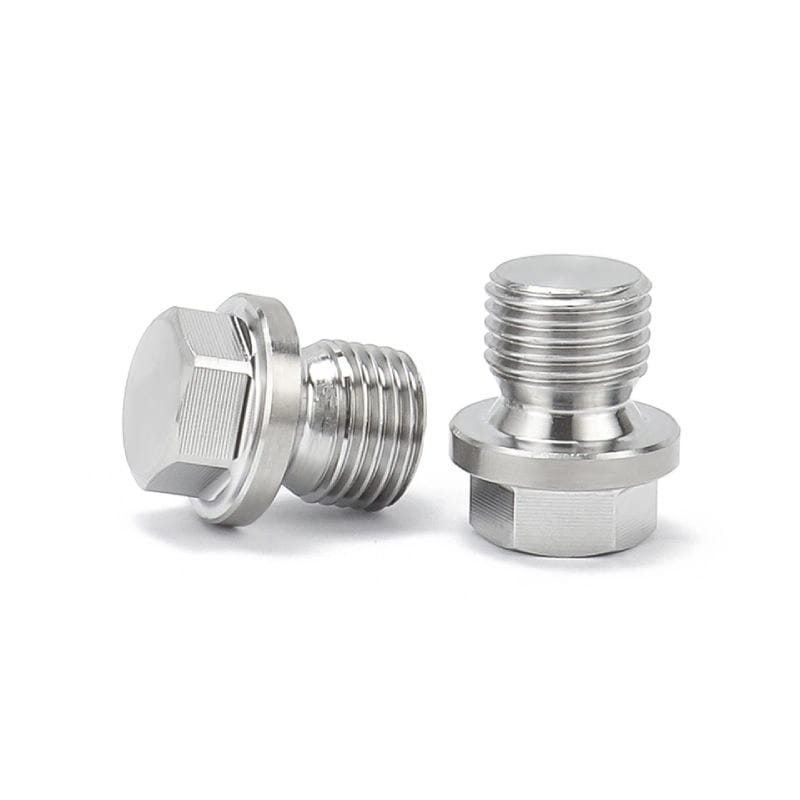

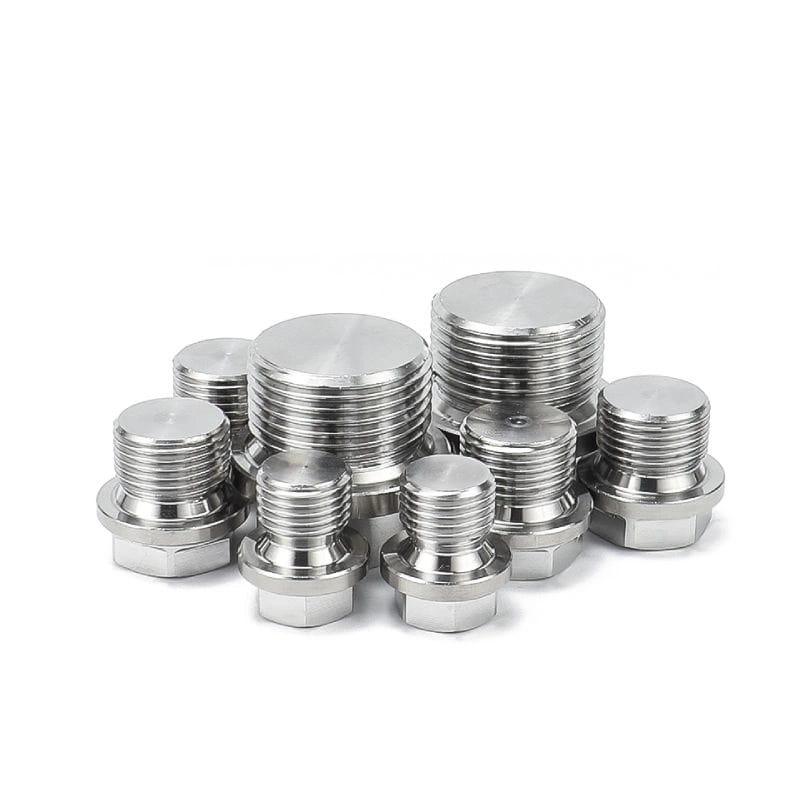

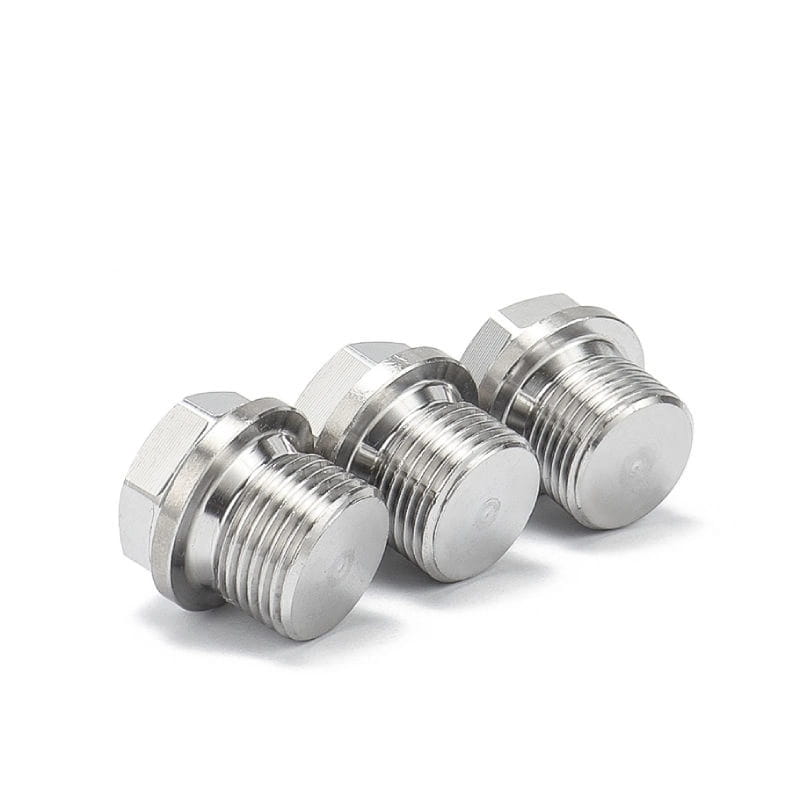

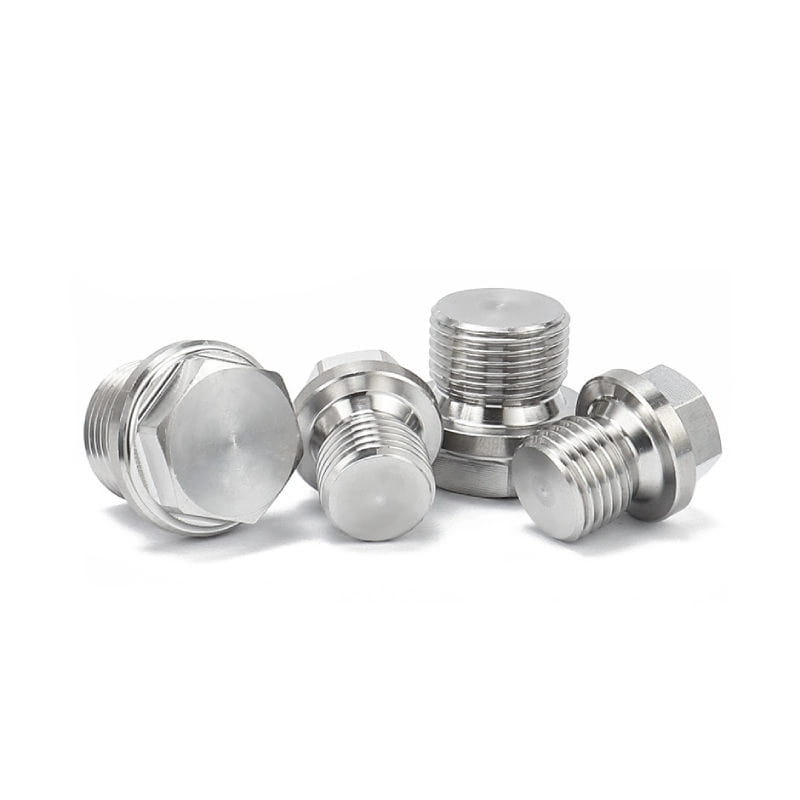

Zástrčky z nerezové oceli mohou být vloženy do závitových otvorů a utěsnění konců potrubí, což poskytuje stabilnější a konzistentnější těsnění a zabraňuje nečistotám, vlhkosti nebo jiným kontaminantům, které ovlivňují vaše nitě. Přicházejí v designu těla a snadno sestavitelná sestava zástrčky usnadňují údržbu a čištění.

Obecně jsou tyto trubkové zátky často pokoveny chromem nebo niklem pro povrch a lepší odolnost vůči korozi.

Primární úlohou potrubí je blokovat tok tekutin, ale také se používají k zabránění vstupu nečistot a jiných kontaminantů do otvoru v potrubí. Používají se v průmyslových odvětvích od instalatérských a konstrukcí po hydrauliku, přepravu plynu a ropy, zemědělství, výroba potravin a nápojů a průmyslové chemické zpracování atd.

Předchozí ：Závislé uzávěry potrubí z nerezového potrubí používané pro změnu směru potrubí
DALŠÍ:Odolává korozi potrubí z nerezové oceli s mužskými nitěmi NPT

Zavedení

Norma	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS atd.
Materiál	Uhlíková ocel: A105, A350 LF2 atd. Pipeline Steel: ASTM 694 F42, F52, F60, F65, F70 a ETC. Stainless steel: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 254Mo and etc. Duplexní nerezová ocel: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1,4462,1,4410,1,4501 a atd. Nickel slitina: Inconel600, Inconel625, IncolEl690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, monel400, slitina20 atd.
Povrch	Válcový písek, zrcadlo, vlasová linie, výbuch písku, kartáč, jasný
Typ	Od CNC nebo soustružního stroje
velikost	M10-64
Dodací lhůta	Do 5-30 dnů po obdržení předplaceného
Balení	zabalený-carton-paleta nebo v mořském způsobilém dřevěném pouzdře
Aplikace	Petroleum/Aerospace/Metallurgie/Semiconductor/Power Station

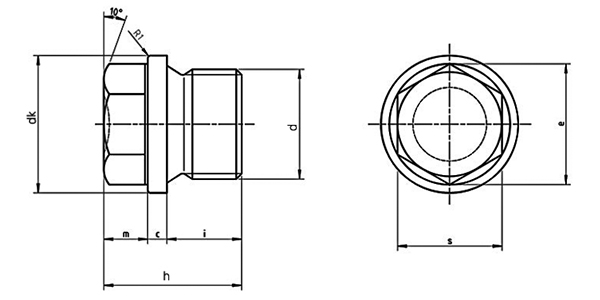

Šroubová závit			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d	Potrubí vlákno		G 1/8 a	-	G 1/4A#	G 1/4A	-	-	G 3/8A#	G 3/8A	-	-	G 1/2A#	G 1/2A	-	-	-
str	Hřiště 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	PitCh 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
C	Min = nominální vElikost		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	Max		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
DK	Max = nominální vElikost		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	min		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	min	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		DIN ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Nominální velikost		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	min		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	Max		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Nominální velikost		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	min		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	Max		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
s	DIN 475-1	Max	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		min						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	DIN ISO 272	Max	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		min	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
na 1000 jednotek			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Šroubová závit			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Potrubí vlákno		G 3/4A#	G 3/4A	-	G 1A	-	G 1 1/8A	-	G 1 1/4A	-	G 1 1/2A	-	G 1 3/4A	-	G 2A	-
str	Hřiště 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Pitch 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	Min = nominální velikost		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	Max		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
DK	Max = nominální velikost		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		DIN ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Nominální velikost		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	Max		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Nominální velikost		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	Max		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	DIN 475-1	max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	DIN ISO 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
na 1000 jednotek			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
