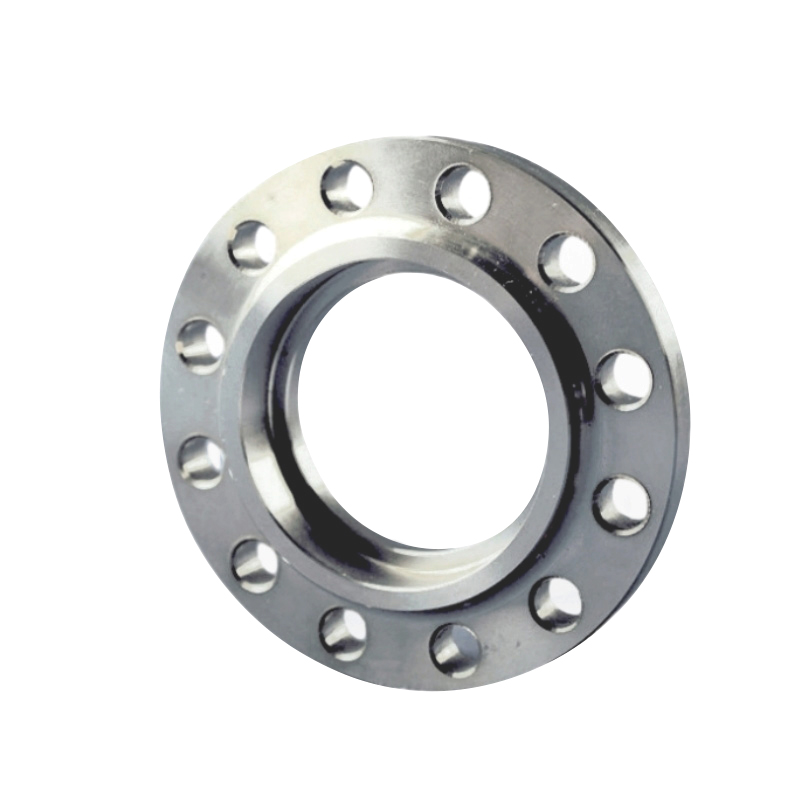

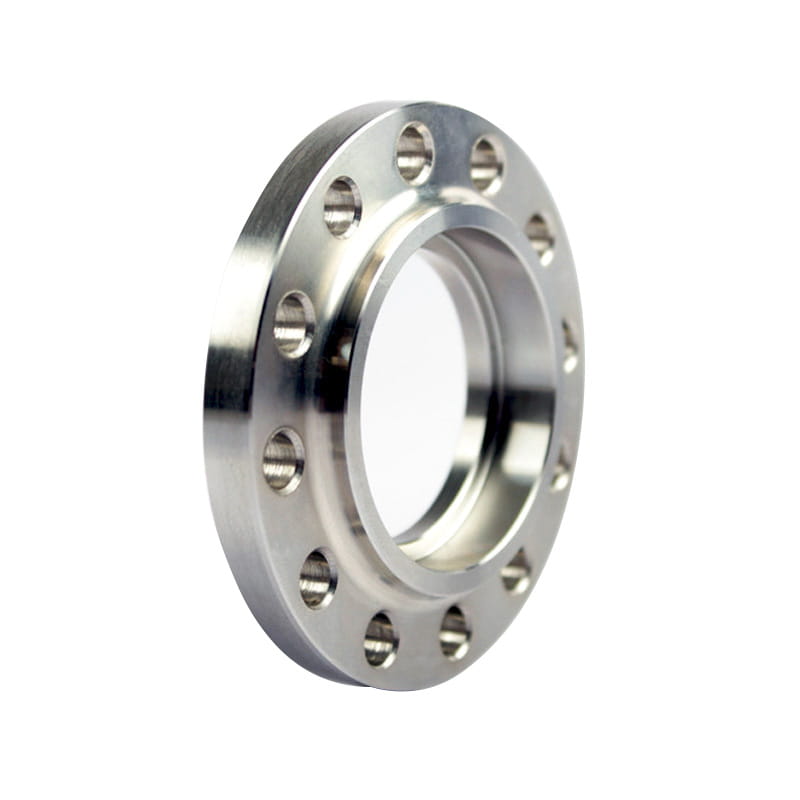

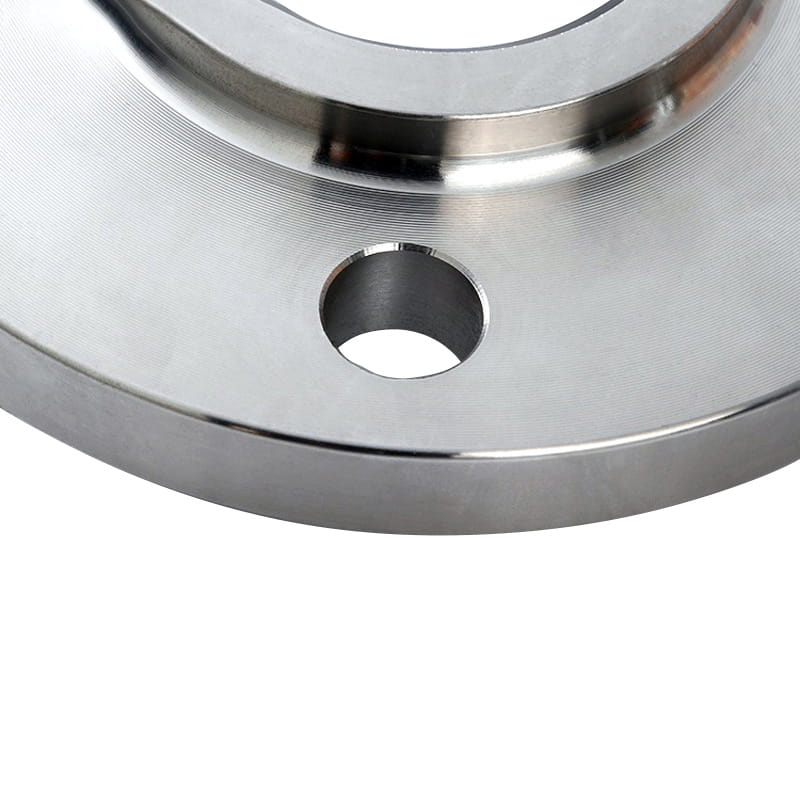

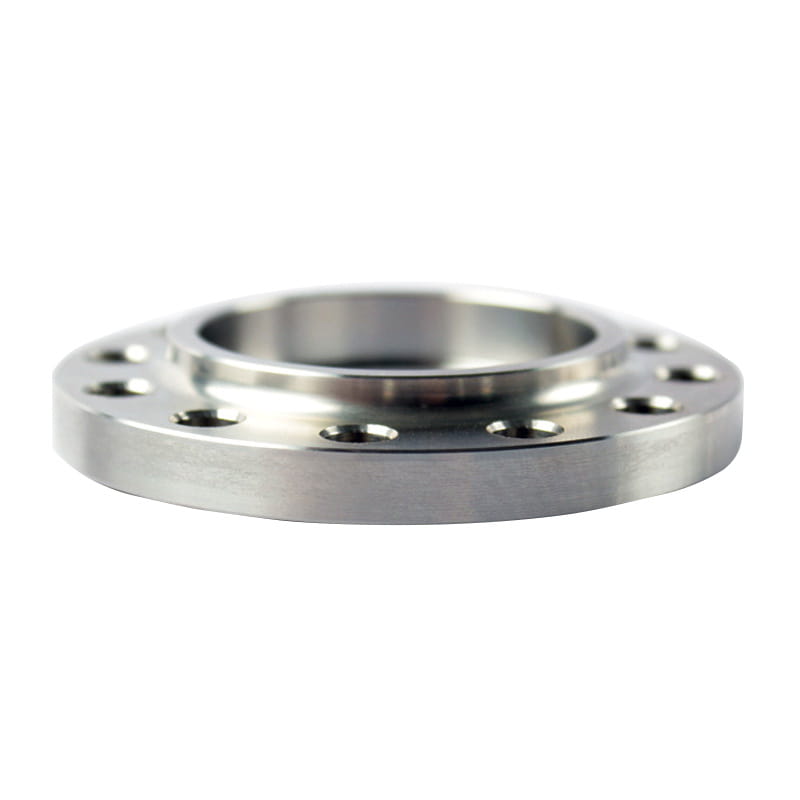

ASA soket příruba （příruba SW)

Příruby svaru zásuvky mají konec podobný zásuvce, kde je potrubí vloženo a svařováno pro bezpečný a odolný kloub.

Tyto příruby zásuvky se připojí k koncovému potrubí s svarem filetu v ID rozbočovače zásuvky, protože trubka je navržena tak, aby sedala téměř propláchnutím proti kontrapuoru příruby. Mezera rozšiřování mezi koncem potrubí a protiopatření ponechává jen dostatek místa, aby svářeč upravil potrubí v připojení.

Svařovací příruby zásuvky nejširší rozsah aplikací leží v potrubích malých rozměrů, které provádějí tekutiny při vysokých tlacích. Příruba svaru zásuvky má nevýhodu v tom, že příruba je náchylná k korozi štěrbiny. Korozivní roztoky z procesní tekutiny se mohou hromadit v mezeře a štěrbinách vytvořených mezi vnějším povrchem potrubí a povrchem zásuvky příruby, což může způsobit korozi štěrbiny. Proto se nedoporučuje používat přírubu svařování soketu v korozivních aplikacích.

Předchozí ：No previous article
DALŠÍ:Svařovací příruba z nerezové oceli snižuje riziko úniku

Zavedení

Norma	ANSI ： ANSI B16,5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16,36 、 ANSI B16,48 DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS ： BS4504 、 BS4504 、 BS1560 、 BS10
Materiál	Nerezová ocel, duplexní ocel atd
Povrch	Olej odolný proti reziskutu, horký galvanizující
Typ	CNC řezání
velikost	ASA, ASME, ANSI, BS, EN, DIN, PN, JIS
Dodací lhůta	Do 5-30 dnů po obdržení předplaceného
Balení	Překližka nebo paleta
Aplikace	Ropný a plyn, chemický průmysl, instalatérské práce, vytápění, systémy zásobování vodou, elektrárna, papír a průmysl buničiny, průmysl zpracování potravin, strukturální trubka, výrobní průmysl a aplikace obecného účelu atd.

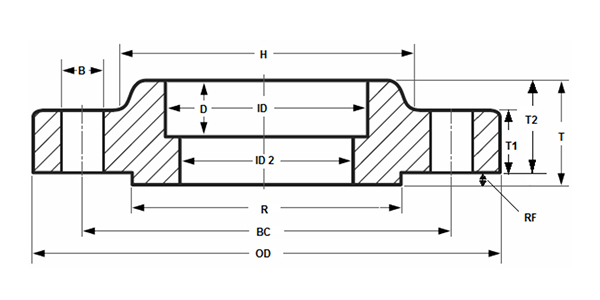

NPS	Id	Od	Bolt Circle (BC)	Zvednutá tvář (r)	Zvednutá tvář (RF)	H	D	ID 2	Zvýšená tloušťka obličeje (t)	T1	Tloušťka plochého obličeje (T2)	Šroubová díra (b)	Počet otvorů pro šrouby
½	0.88	3.50	2.38	1.38	0.063	1.19	0.38	0.62	0.62	0.38	0.56	0.62	4
¾	1.09	3.88	2.75	1.69	0.063	1.50	0.44	0.82	0.62	0.44	0.56	0.62	4
1	1.36	4.25	3.12	2.00	0.063	1.94	0.50	1.05	0.69	0.50	0.63	0.62	4
1¼	1.70	4.62	3.50	2.50	0.063	2.31	0.56	1.38	0.81	0.56	0.75	0.62	4
1½	1.97	5.00	3.88	2.88	0.063	2.56	0.62	1.61	0.88	0.62	0.82	0.62	4
2	2.44	6.00	4.75	3.62	0.063	3.06	0.69	2.07	1.00	0.69	0.94	0.75	4
2½	2.94	7.00	5.50	4.12	0.063	3.56	0.75	2.47	1.12	0.82	1.06	0.75	4
3	3.57	7.50	6.00	5.00	0.063	4.25	0.81	3.07	1.19	0.88	1.13	0.75	4
3½	4.07	8.50	7.00	5.50	0.063	4.81	0.88	3.55	1.25	0.88	1.19	0.75	8
4	4.57	9.00	7.50	6.19	0.063	5.31	0.94	4.03	1.31	0.88	1.25	0.75	8
5	5.66	10.00	8.50	7.31	0.063	6.44	0.94	5.05	1.44	0.88	1.38	0.88	8
6	6.72	11.00	9.50	8.50	0.063	7.56	1.06	6.07	1.56	0.94	1.50	0.88	8
8	8.72	13.50	11.75	10.62	0.063	9.69	1.25	7.98	1.75	1.06	1.69	0.88	8
10	10.88	16.00	14.25	12.75	0.063	12.00	1.31	10.02	1.94	1.13	1.88	1.00	12
12	12.88	19.00	17.00	15.00	0.063	14.38	1.56	12.00	2.19	1.19	2.13	1.00	12
14	14.14	21.00	18.75	16.25	0.063	15.75	1.63	13.25	2.25	1.32	2.19	1.12	12
16	16.16	23.50	21.25	18.50	0.063	18.00	1.75	15.25	2.50	1.38	2.44	1.12	16
18	18.18	25.00	22.75	21.00	0.063	19.88	1.94	17.25	2.69	1.50	2.63	1.25	16
20	20.20	27.50	25.00	23.00	0.063	22.00	2.13	19.25	2.88	1.63	2.83	1.25	20
22	22.22	29.50	27.25	25.25	0.063	24.25	2.38	21.25	3.13	1.75	3.07	1.38	20
24	24.25	32.00	29.50	27.25	0.063	26.12	2.50	23.25	3.25	1.82	3.19	1.38	20
