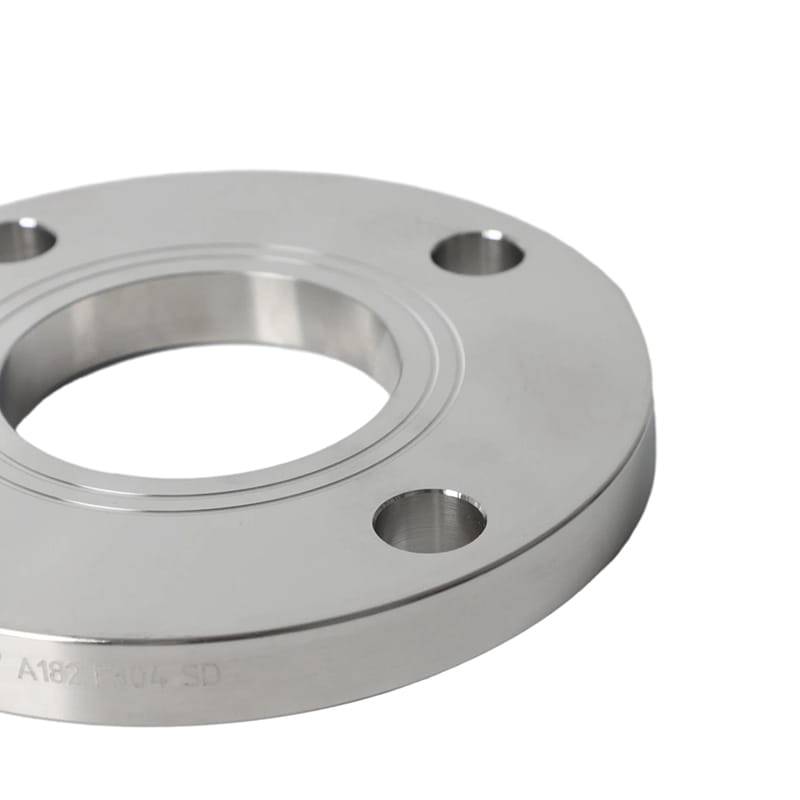

Příruba uhlíkové oceli s otvory šroubu kolem okolí

Příruba uhlíkové oceli s otvory šroubu kolem okolí

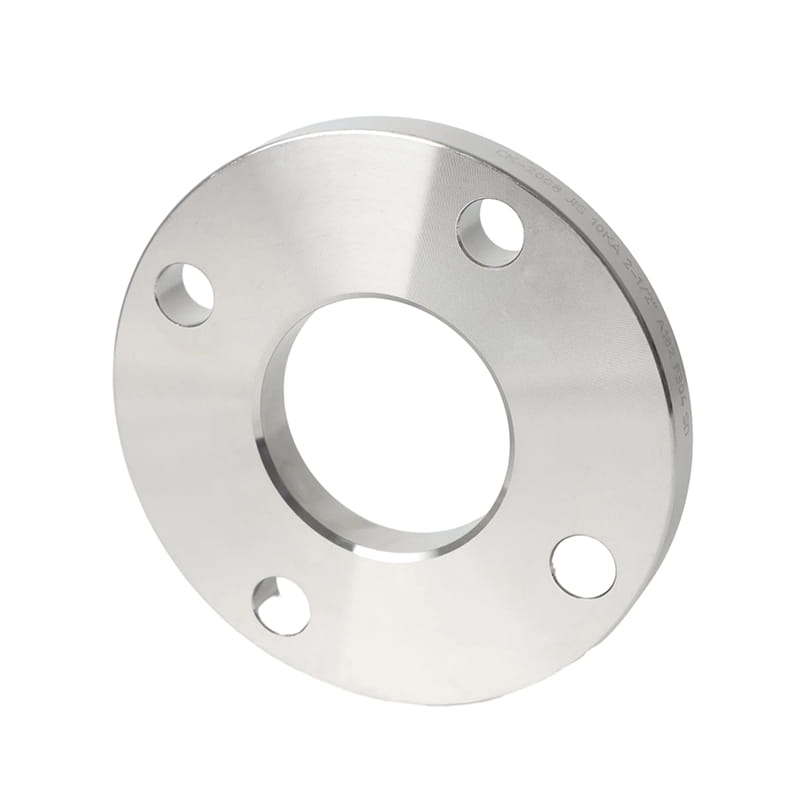

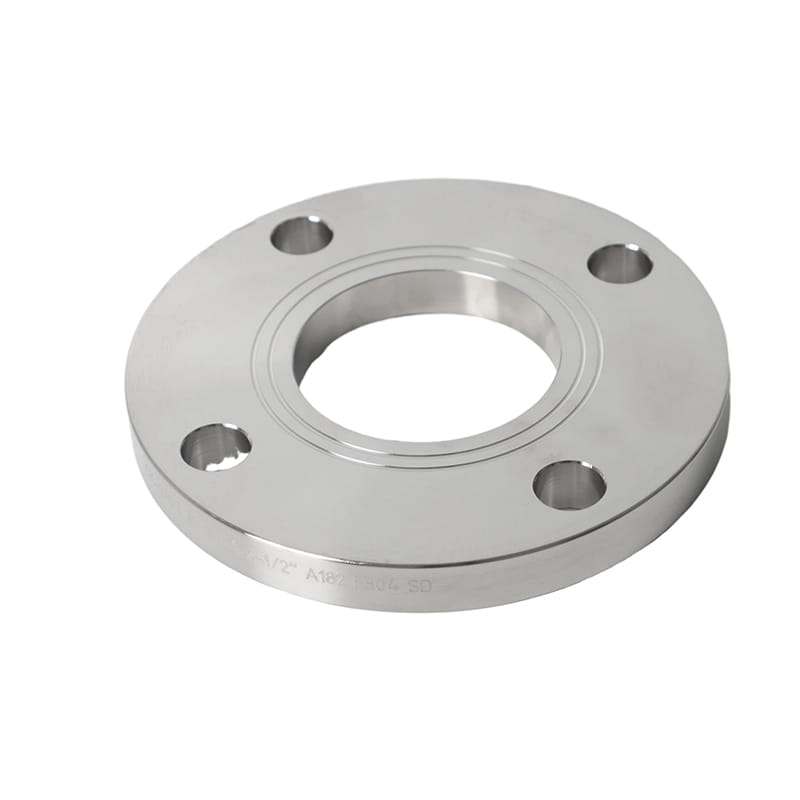

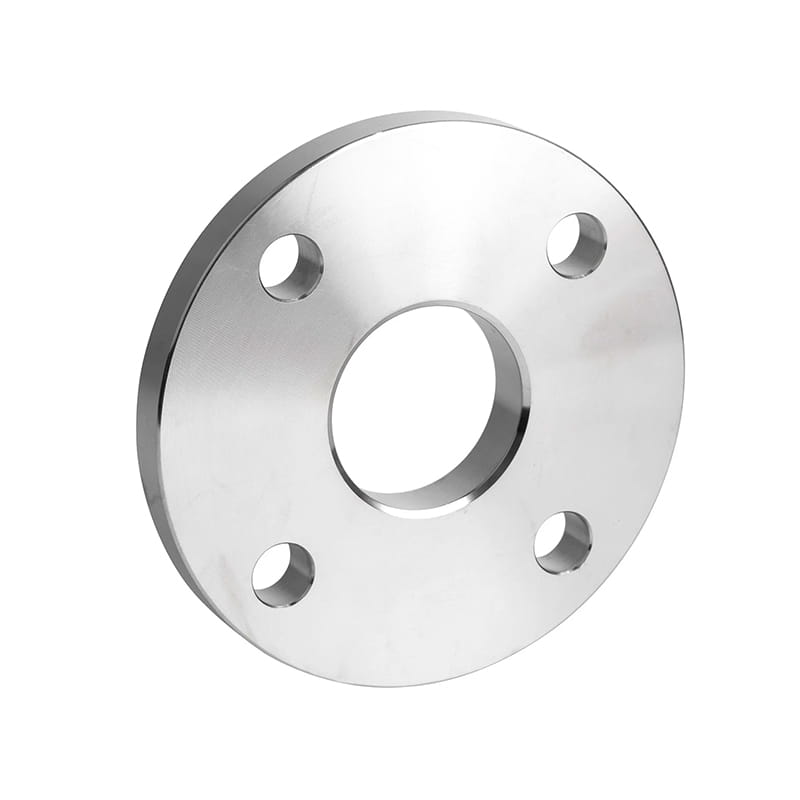

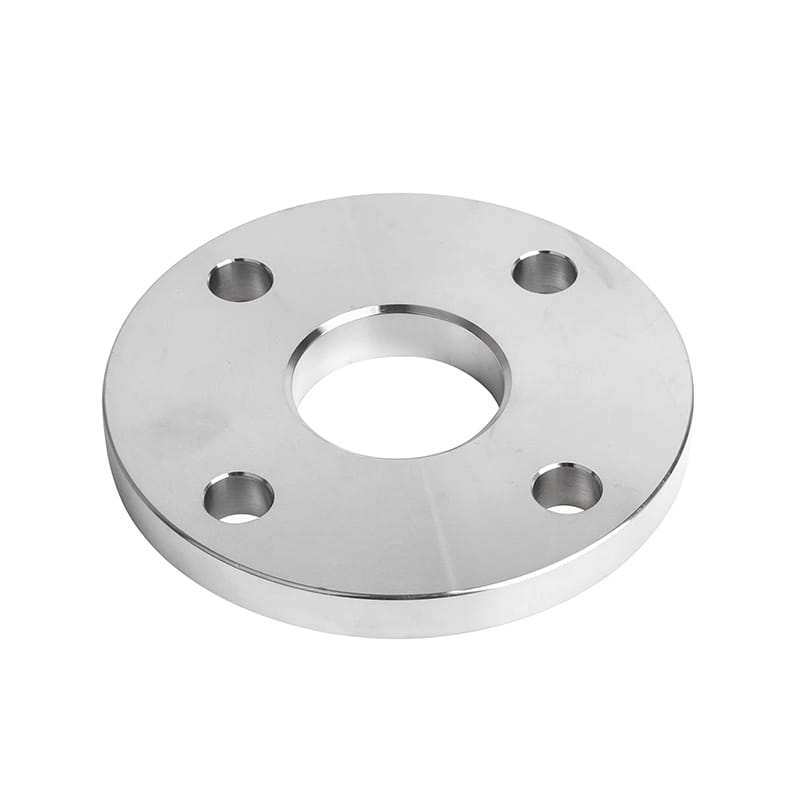

Přírubové desky jsou typem spojovacího prostředku, který se používá k držení dvou objektů pohromadě, obvykle vyrobené z kovu, sloužící jako klíčové konektory pro trubky a vybavení. Představují plochou kruhovou desku s otvory pro šrouby a zajišťují bezpečné připojení.

Nabízejí snadnou instalaci a odstranění a usnadňují údržbu. Systém se skládá ze dvou částí: jeden konec potrubí a příruby desky. Proces pracuje při svařování ploché a kruhové desky - přírubu desky - na jeden konec potrubí a poté ji přišroubuje do jiné trubky spolu s těsněním mezi nimi. Jejich plochý design zajišťuje jednotné rozdělení tlaku a podporuje spolehlivá těsnění ve vysokotlakém prostředí.

Příruby desek jsou univerzální a kompatibilní s různými materiály, což je činí vhodnými pro rozmanité průmyslové aplikace. Široce používané v průmyslových odvětvích, jako je petrochemická a výroba, příruby desek přispívají k robustním připojením odolným proti únikům, což zvyšuje účinnost a bezpečnost přepravy tekutin a zpracování v průmyslových prostředích.

Stůl příruby lze snadno vyrobit řezáním a tvarováním do příruby desek. Proto jsou ve srovnání s jinými typy přírub relativně levné, což z nich činí nákladově efektivní volbu. Mohou je také přizpůsobit tak, aby vyhovovaly konkrétním potřebám aplikací, jako jsou různé úrovně tlaku a velikosti.

Předchozí ：No previous article
DALŠÍ:Příruba z nerezové oceli umožňuje přišroubování do jiné trubky

Zavedení

Norma	(1) Americký standard ASME/ANSI B 16.5, ASME B 16.47 Série A (MSS SP 44), ASME B 16.47 Série B (API 605) (2) Britský standard BS 3293, BS 1560, BS 4504, BS 10 (3) německý standard DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) Italský standard Uni 2280, uni 2281, uni 2282, uni 2283, uni 2284 (5) Rus, australský, japonský standard GOST 12821-80, AS2129, JIS B2220 / KS B1503
Materiál	(1) Nerezová ocel: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Duplex & Super Duplex Steel: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Uhlíková ocel: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) uhlíková ocel s nízkou teplotou: ASTM A350, LF2, LF3; (6) Slitinová ocel: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) Ocel slitiny mědi: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (CU-NI 90/10), C 71500 (CU-NI 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000, 12200; (8) slitina niklu: ASTM SB564, SB160, SB472, SB162 nikl 200 (UNS No. N02200), Nickel 201 (UNS č. N02201), monel 400 (UNS č. N04400), Monel 500 (UNS No. N05500), Insinel 800 (č. N08800), (Ne. Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastetelloy C 276 (UNS č. N10276), slitina 20 (UNS č. N08020)
Povrch	Olejová černá barva, anti-rustová barva, zinkový, žlutý průhledný, studený a horký ponoření galvanizovaný
Typ	kované, tepelně ošetřené a obrobené
velikost	1 "-12"
Dodací lhůta	Do 5-30 dnů po obdržení předplaceného
Balení	Dřevěné krabice
Aplikace	Vztahuje se na příležitosti, kdy je médium hořlavé, výbušné, toxické a tlak vysoký, včetně oleje a plynu, chemického, petrochemického a výroby energie, paliva nebo vodního potrubí atd.

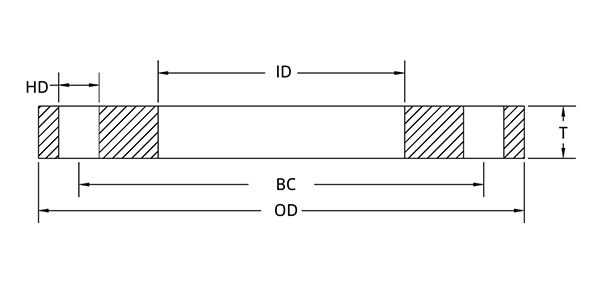

Nominální velikost potrubí	TLOUŠŤKA	Mimo dia. (OD)	Uvnitř dia. (Id)	Počet otvorů	Díra dia.	Šroubový kruh	Přepravní hmotnost
V	Cín)	OD (in)	Id (in)	Díry	HD (in)	BC (in)	V librách
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
