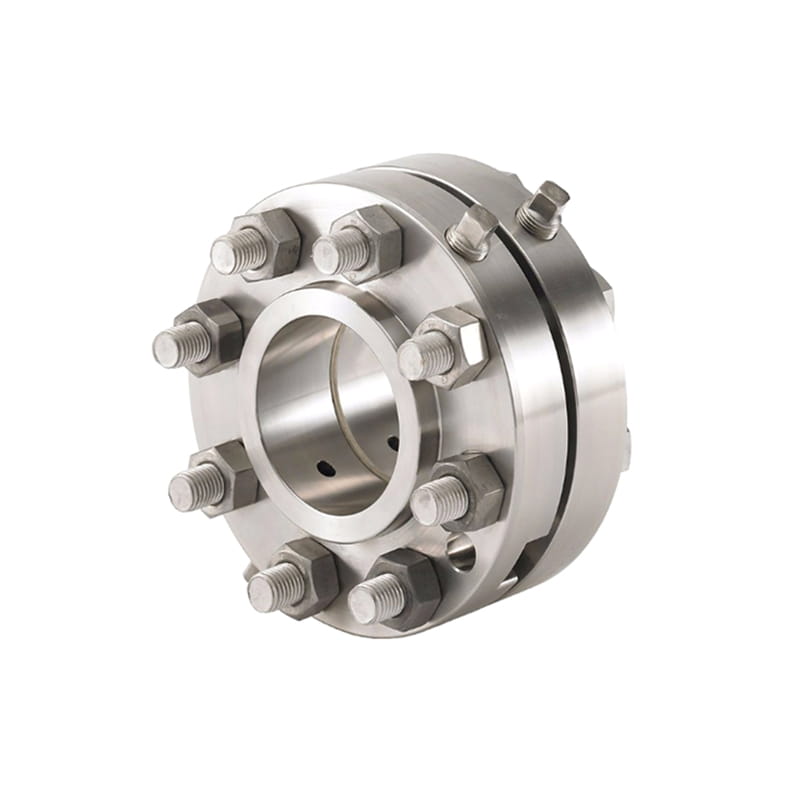

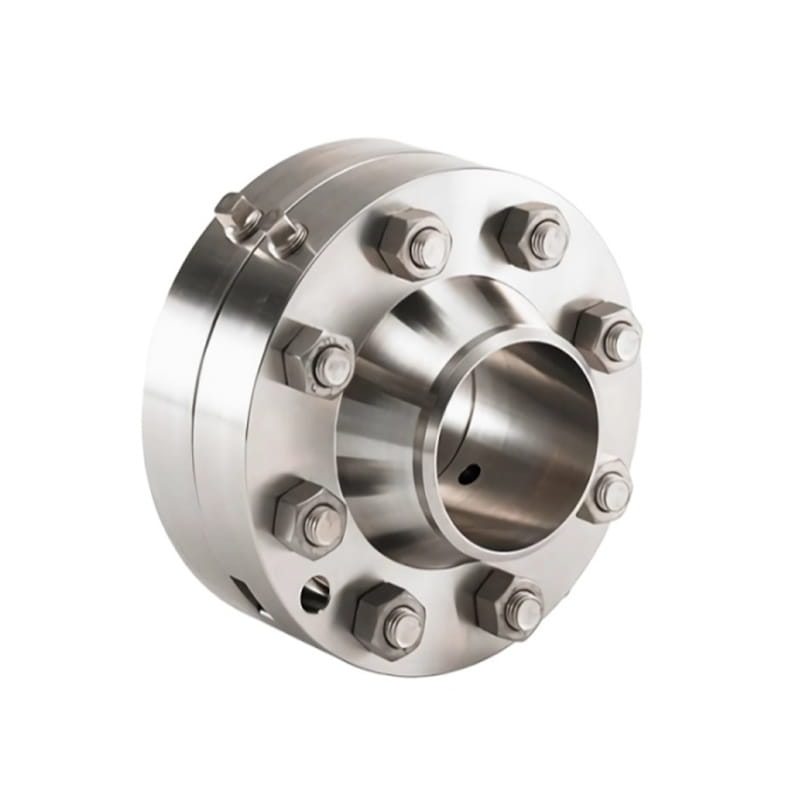

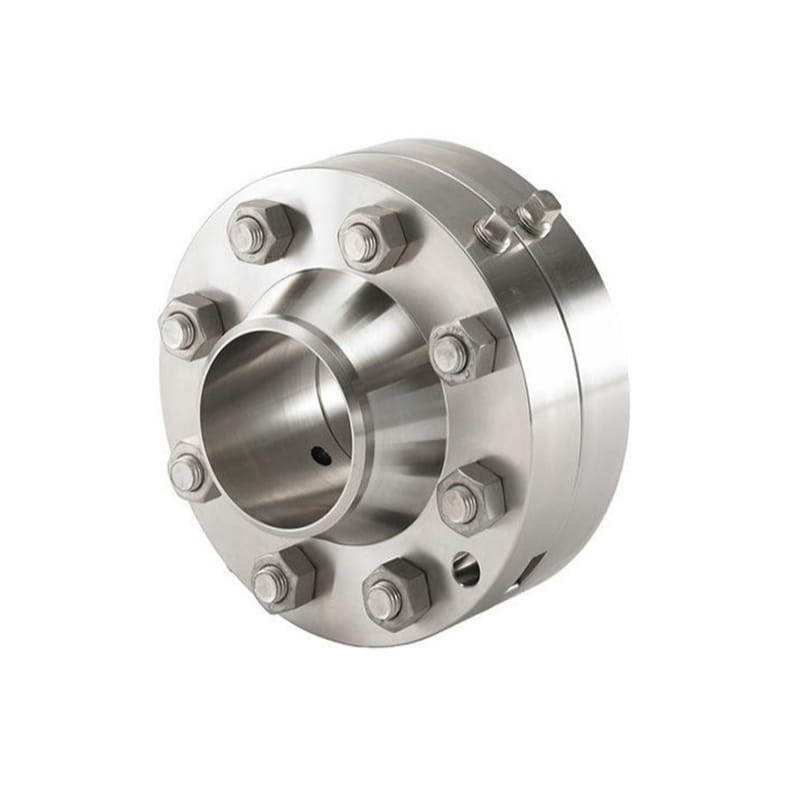

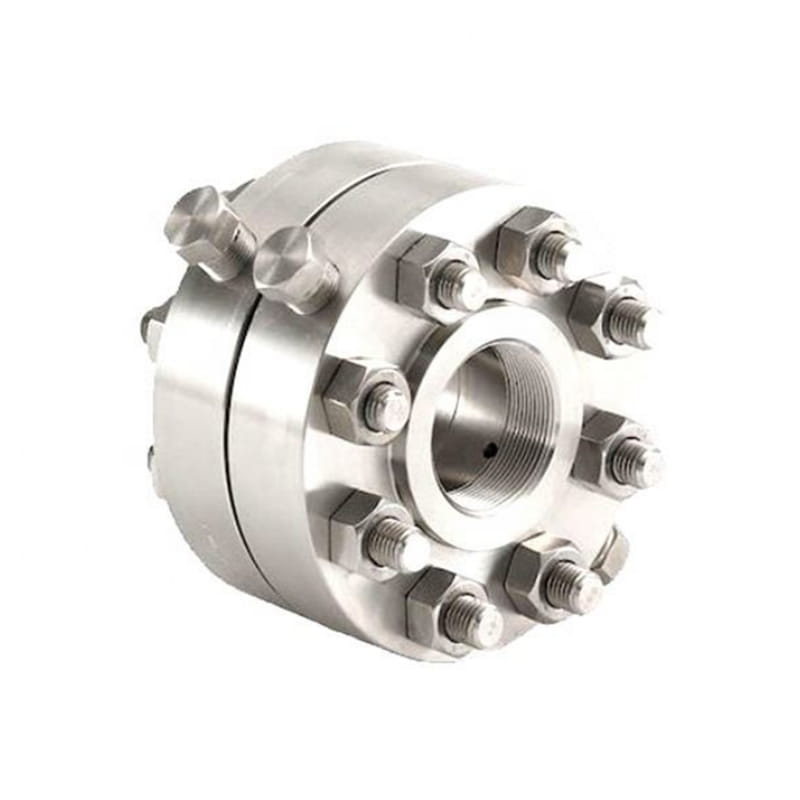

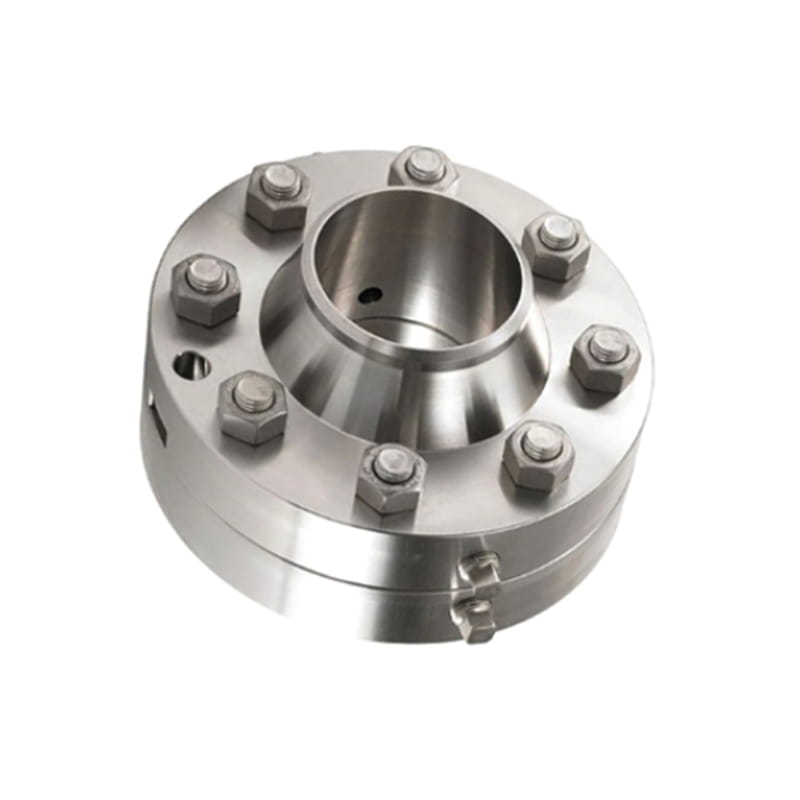

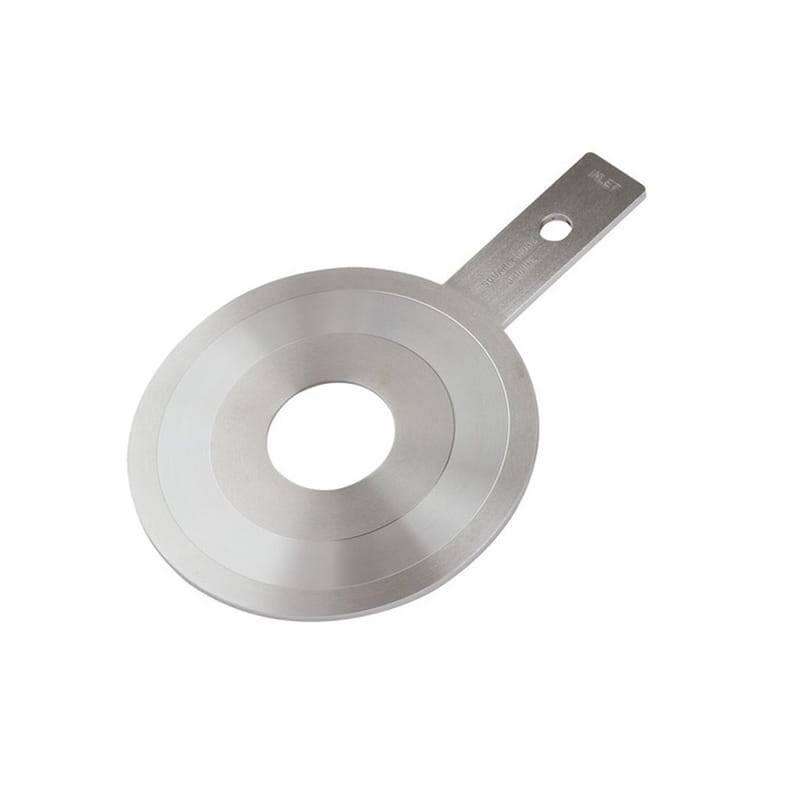

Sestava příruby otvoru je prvkem měření provozu v potrubí

Norma

ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME/ASME B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092

Materiál

Nerezová ocel, slitinová ocel, duplex, slitiny niklu, nízkoteplotní ocel, uhlíková ocel, nikl Cupro

Povrch

Antirust barva, olejová černá barva, žlutá průhledná, zinkový, studený a horký dip galvanizovaný

Typ

Řezání, tepelné zpracování, kování/volný kování, CNC obrábění

velikost

1 "-24"

Dodací lhůta

Do 5-30 dnů po obdržení předplaceného

Balení

Pod 24 "bude zabaleno pouzdrem překližky; nad 24" bude zabaleno překližkovou paletou

Aplikace

Těžké a lehké chemikálie, ocel, papír, jaderné, petrochemikálie, čištění odpadních vod, zpracování a distribuce vody, výroba energie, výroba oleje a rafinace, zpracování a přenos plynu atd.

Velikost

Vnitřní průměr a odchylka

Průměr

Minimální tloušťka

Průměr

Zvednutá tvář

Délka

Ótvor

Průměr

Báze

Průměr hřídele

V okamžiku

Svařování

Velikost

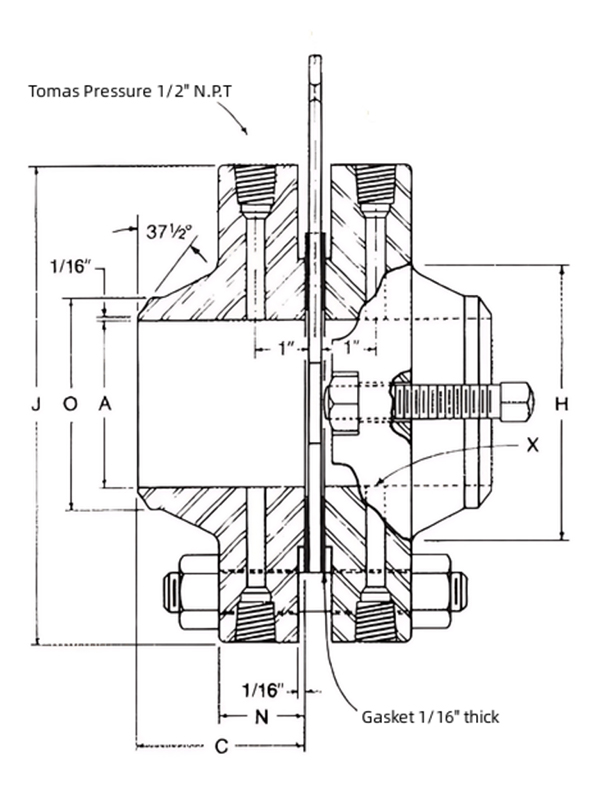

Tomas Hole

Šablona vrtání příruby

Velikost a délka konektoru šroubu

Přibližná hmotnost (libry)

palec

A*

J

N*

C*

H

Ó

X

Průměr cirkulace šroubu

Ótvor

Počet otvorů

Velikost, délka, chřest

½

0,622 ± 0,002

3 ¾

1½

1 3/8

3

1 ½

0.84

¼

2 5/8

9/16

4

½ × 4 3/4

½ × 3

10

¾

0,824 ± 0,002

4 5/8

1 ½

1 11/16

3 1/8

1 7/8

1.05

¼

3 ¼

11/16

4

5/8 × 5

½ × 3

10

1

1,049 ± 0,003

4 7/8

1 ½

2

3 ¼

2 1/8

1.31

¼

3 ½

11/16

4

5/8 × 5

5/8 × 3

18

1½

1,610 ± 0,003

6 1/8

1 ½

2 7/8

3 3/8

2 ¾

1.90

¼

4 ½

13/16

4

¾ × 5 ¼

5/8 × 3

25

2

2,067 ± 0,003

6 ½

1 ½

3 5/8

3 3/8

3 5/16

2.38

3/8

5

11/16

8

5/8 × 5

5/8 × 3

27

2½

2,469 ± 0,003

7 ½

1 ½

4 1/8

3 ½

3 15/16

2.88

3/8

5 7/8

13/16

8

¾ × 5 ¼

5/8 × 3

35

3

3,068 ± 0,003

8 ¼

1 ½

5

3 ½

4 5/8

3.50

3/8

6 5/8

13/16

8

¾ × 5 ¼

¾ × 3

43

4

4,026 ± 0,004

10

1 ½

6 3/16

3 5/8

5 ¾

4.50

½

7 7/8

13/16

8

¾ × 5 ¼

¾ × 3

66

6

6,065 ± 0,004

12 ½

1 ½

8 ½

3 15/16

8 1/8

6.63

½

10 5/8

7/8

12

¾ × 5 ¼

¾ × 3

106

8

T ± 0,004

15

1 5/8

10 5/8

4 3/8

10 ¼

8.663

½

13

1

12

7/8 × 5 ¾

¾ × 3

152

10

T ± 0,005

17 ½

1 7/8

12 ¾

4 5/8

12 5/8

10.75

½

15 ¼

1 1/8

16

1 × 6 ½

1 × 4 ½

216

12

T ± 0,005

20 ½

2

15

5 1/8

14 ¾

12.75

½

17 ¾

1 ¼

16

1 1/8 × 7 ¼

1 × 4 ½

327

14

T ± 0,005

23

2 1/8

16 ¼

5 5/8

16 ¾

14.00

½

20 ¼

1 ¼

20

1 1/8 × 7 ½

1 × 4 ½

448

16

T ± 0,005

25 ½

2 ¼

18 ½

5 ¾

19

16.00

½

22 ½

1 3/8

20

1 ¼ × 8

1 × 4 ½

596

18

T ± 0,007

28

2 3/8

21

6 ¼

21

18.00

½

23 ¾

1 3/8

24

1 ¼ × 8 ¼

1 × 4 ½

741

20

T ± 0,007

30 ½

2 ½

23

6 3/8

23 1/8

20.00

½

27

1 3/8

24

1 ¼ × 8 ½

1 × 4 ½

887

24

T ± 0,007

36

2 ¾

27 ¼

6 5/8

27 5/8

24.00

½

32

1 1/5

24

1 ¼ × 9 ½

1 × 5 ½

1311
